混凝土的應用極大的提高了建筑工程的質量，促進了預拌混凝土工業的發展，但是預拌混凝土因養護不及時造成混凝土結構早期開裂的問題卻是很難徹底根除的，目前已成為建筑工程質量投訴的熱點，也是質量監督的重點。
混凝土養護
混凝土澆注成型后應及時進行澆水覆蓋保濕養護，以滿足混凝土表面維持一定濕潤狀態。同時，為防止水分的急劇快速蒸發，表面還應覆蓋以塑料薄膜、麻袋片或草袋等覆蓋材料，但是，只做到這幾點還是不夠的。
混凝土的養護，目的之一是要保證混凝土在一定時間內保濕,造成混凝土裂縫的原因是復雜的、多方面的，但是，對預拌混凝土施工經驗的不足及養護的不及時是造成商品混凝土裂縫產生的主要原因之一。
混凝土澆搗后，之所以能逐漸凝結硬化，主要是因為水泥水化作用的結果，而水化作用則需要適當的溫度和濕度條件，因此為了保證混凝土有適宜的硬化條件，使其強度不斷增長，必須對混凝土進行養護。
養護的要義——澆水養護，保持適宜的濕度，保證水泥水化反應的進行。
養護的秘訣——時間掌控。
混凝土養護方案的選擇與制定
養護時間的確定
1.養護起始時間的確定
我國混凝土結構工程施工規范規定混凝土澆筑后應及時進行保濕養護；混凝土質量控制標準規定對于混凝土澆筑面，尤其是平面結構，宜邊澆筑成型邊采用塑料薄膜覆蓋保濕；混凝土結構工程施工質量驗收規范規定應在澆筑完畢后的12h以內，對混凝土加以覆蓋，并保濕養護，目前施工中也大多按此規定，即在澆筑后12h左右開始保濕養護。
混凝土的自收縮從其初凝前就已開始，早期發展迅速，1d之內可完成大部分，尤其是摻減水劑混凝土的起始養護時間對早期收縮影響十分顯著，初凝后8h內，是收縮急劇增加期，即使在初凝后8h開始養護，對控制早期收縮裂縫也將失去任何作用，其時間顯然已大大滯后于混凝土開裂的危險期，養護起始時間到底從何時開始，因影響因素很多及缺乏足夠的試驗數據及理論根據，很難有具體結論。但原則上應使混凝土達到足夠的初始強度， 能承受養護保濕的操作而不損傷混凝土的早期結構。
具體一點講就是在混凝土澆筑完畢后，在初凝前后就應澆水養護，但以不致人為沖壞混凝土表面為限。

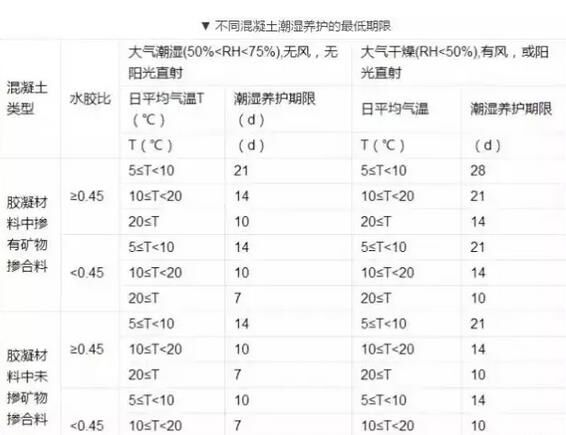

2.養護持續時間的確定
養護持續時間不夠是施工中的一個常見問題，常常是在澆筑的剛開始幾天內有人養護，最后就流于形式，應付了事，甚至無人養護?；炷两Y構工程施工規范規定采用硅酸鹽水泥、普通硅酸鹽水泥或礦渣硅酸鹽水泥配制的混凝土，不應少于7d，采用緩凝型外加劑、大摻量礦物摻合料配制的混凝土及抗滲混凝土、強度等級C60及以上的混凝土和后澆帶混凝土的養護時間不應少于14d；地下室底層和上部結構首層柱、墻混凝土帶模養護時間，不宜少于3d；帶模養護結束后可采用灑水養護方式繼續養護。
規范中所規定的時間是養護的最短時間，故要求地下室底層墻、柱和上部結構首層墻、柱等豎向混凝土結構適當增加養護時間。
養護持續時間具體與混凝土的組成及配合比、環境溫度與濕度、養護方法、風力、風速等諸多因素有關，混凝土質量控制標準規定混凝土構件或制品廠的混凝土采用蒸汽養護時，在出池或撤除養護措施前，應進行溫度測量，當表面與外界溫差不大于20℃時，方可撤除養護措施或構件出池；對于冬期施工的混凝土，混凝土強度達到設計強度等級的 50%時，方可撤除養護措施；采用潮濕自然養護時，則按施工規范具體實施。
養護方法的選擇

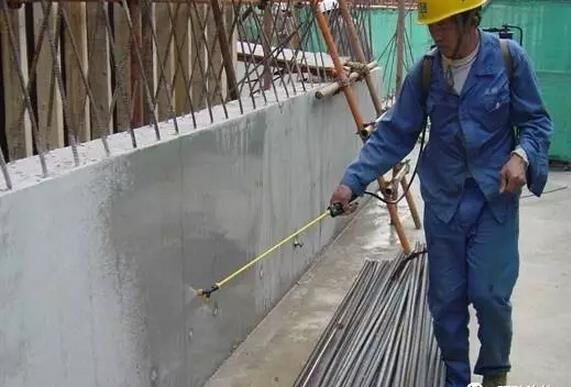

混凝土養護方案應根據現場條件、環境的溫度與濕度、結構部位、構件或制品情況、原材料情況以及對混凝土性能的要求等因素來制定，養護方案中，關于養護方法的選擇一般采用灑水養護、蓄水養護、覆蓋保濕養護、涂刷養護劑養護、冬季蓄熱養護等多種方法。施工中，在制定養護方案時，常出現在整個施工過程中，僅使用單一的養護方法，且為圖方便，多以噴水養護為主。為保證混凝土性能的實現，應根據不同的結構部位合理選擇養護方法。
1.基礎大體積混凝土裸露表面應采用覆蓋養護方式
基礎大體積混凝土裸露表面采用灑水養護方法較為方便，但實際施工中很難滿足灑水養護的次數，易造成夜間養護中斷，對大體積混凝土而言，要控制混凝土內部和表面及表面與外界溫差即保持混凝土內外合適的溫度梯度，不間斷的24h養護至關重要。
根據已往的施工經驗，在大體積混凝土養護過程中采用強制或不均勻的冷卻降溫措施不僅成本相對較高，管理不善易使大體積混凝土產生貫穿性裂縫，這類方法在房屋建筑工程中較少采用，且灑水養護易致基坑積水，不利回填。故基礎大體積混凝土裸露表面以覆蓋養護為宜。
2.混凝土結構工程施工規范規定
地下室底層和上部結構首層柱、墻混凝土帶模養護結束后可采用灑水養護方式繼續養護，必要時也可采用覆蓋養護或噴涂養護劑養護方式繼續養護；根據試驗，不同養護方式的抗滲效果依次為：水中養護>蓋草袋子澆水>涂養護劑>自然養護，故對于地下室底板采用蓄水養護是最為合理的方案
3.其他部位柱、墻混凝土可采用灑水養護
必要時，也可采用覆蓋養護或噴涂養護劑養護；但柱子系主要承重結構應盡可能采用包塑料布法；剪力墻結構最好采用涂刷養護劑法。
4.平面結構，宜邊澆筑成型邊采用塑料薄膜覆蓋保濕
但對于衛生間樓板、樓頂平面，為達到最佳的抗滲效果，在可能的情況下，宜采用蓄水養護。施工中常見的問題是易忽視樓板底面的養護，樓板底模拆除后，部分施工人員因面層已做養護，且底層無法灑水或覆蓋養護，涂刷養護劑又加大成本，所以在養護方案中，常有意或無意的遺漏關于樓板底模拆除后的養護，而按要求混凝土裸露表面均應進行養護，不得遺漏任何部位，故在樓板底模拆除后應噴涂覆蓋致密的養護劑進行養護。
養護溫度的確定
混凝土養護期間應注意采取保溫措施，防止混凝土表面溫度受環境因素影響（如曝曬、氣溫驟降等）而發生劇烈變化。養護期間混凝土的芯部與表層、表層與環境之間的溫差不宜超過20℃。大體積混凝土施工前應制定嚴格的養護方案，控制混凝土內外溫差滿足設計要求。
混凝土在冬季和炎熱季節拆模后，若天氣產生驟然變化時，應采取適當的保溫（寒季）隔熱（夏季）措施，防止混凝土產生過大的溫差應力。
養護濕度的控制
混凝土的收縮除了溫度下降引起的冷縮即溫降收縮外，還有在水泥水化作用下，混凝土內部相對濕度隨水泥水化的進展而降低，從而引起自干燥造成混凝土體積減少，導致混凝土早齡期的自身收縮，混凝土收縮受環境相對濕度影響顯著，養護濕度為70%的混凝土較養護濕度為90%的混凝土所測各齡期干縮大，其3d齡期的干縮率前者是后者的8.3倍。環境相對濕度越低，其干縮值越大，干縮值隨齡期的發展規律為早期發展快，后期發展緩慢并逐漸穩定。
覆蓋式養護保濕不僅有利于保持混凝土表面的保溫濕潤，防止混凝土表面水分的丟失，也有利于減緩混凝土內濕度的下降。覆蓋養護分覆蓋塑料薄膜、塑料薄膜加麻袋、塑料薄膜加草簾等幾種方式，施工中常見問題是塑料薄膜沒有緊貼混凝土裸露表面，尤其是在對柱子的覆蓋養護方面表現的較為突出，不易保持塑料薄膜內有凝結水，且塑料薄膜內凝結水不能有效養護，這也是施工和監理中監控的一個要點；另外采用養護劑養護時，要求通過試驗檢驗養護劑的保濕效果，為省事方便，施工中一般未做此項試驗，監理也易忽視該項要求。
結論
1.制定混凝土養護方案時，應根據現場條件、環境的溫度與濕度、結構部位、構件或制品情況、原材料情況以及對混凝土性能的要求等因素選擇和制定多種養護方法進行綜合養護。
2.養護起始時間以混凝土澆筑完畢后，初凝前后就澆水養護為宜。
3.養護持續時間以規范中所規定的時間為最短時間，豎向混凝土結構適當增加養護時間，結合混凝土的組成及配合比、環境溫度與濕度、養護方法、風力、風速等諸多因素綜合考慮。
4.是否停止灑水養護以當日最低溫度低于 5℃時來確定?；炷羶炔亢捅砻婕氨砻媾c外界的溫差根據養護措施、工法等諸多因素綜合考慮。
5.混凝土收縮受環境相對濕度影響顯著，塑料薄膜緊貼混凝土裸露表面且保持有凝結水方為有效養護。
【推薦】
分享到：
手機版|
