根據現場施工需要，主樓和附屬用房采用一臺地泵，穿插進行，根據輸送的距離和樓體高度以及混凝土方量選用型號為ＨＢＴ６０Ｂ的地泵，輸送管Ф150管徑。從地下室開始澆注承臺和地梁就使用地泵。
1．布置原則
①．管道的配置線路應最短，盡量少用彎管和軟管，避免使用彎度過大的彎頭，管道末端活動軟管不得超過1800；離水源近。
②．泵機出口應有一定長度的水平管，然后再接彎管。
③．管路布置應使泵送的方向與混凝土澆注方向相反，使在澆注過程中容易拆除管段而不增設管段。
④．當管路向下配管時，應在轉彎處設置氣門。
2．地泵位置
地泵安裝在現場攪拌站和生產科研樓主樓之間，固定在深1.5M的溝槽里。地泵布置位置見附圖。
3．水平輸送布置
水平管路鋪設應平直，每節管均應有1—2個固定的支承點，輸送管路采用雙木楔支撐
（呈V型），使管子作軸向移動不受影響。
4．垂直向上輸送布置
水平管路的長度不少于垂直管路長度的15%；向上輸送時，應在靠近泵機水平管路處加裝止回閥；垂直管路最下面的彎管應為厚壁管，并易拆卸，不能用彎管做支撐；直管及彎管需要用架子固定，即固定于墻上、板上、腳手架上、電梯井內這樣沖擊力就會由建筑物承受一部分。
5．向下輸送布置
混凝土在輸送管中自由下落時容易離析，安裝下降緩沖管。開始泵送前，在不超過20—30米的高度上分別放置幾個海棉球以避免水泥砂漿流失。
6．泵管線的固定

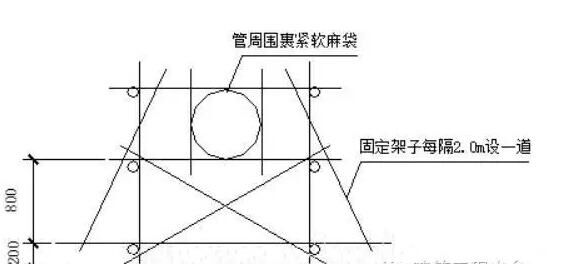

①．由地泵引出的管線水平部分突出地面時，需架空固定。每2M設一道固定點，管周圍用軟麻袋或廢橡膠輪胎裹緊，防止摩擦損害輸送管，同時加強固定。固定如附圖

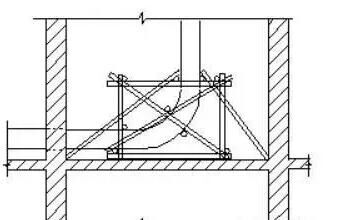

②．900彎管處固定架子如圖：

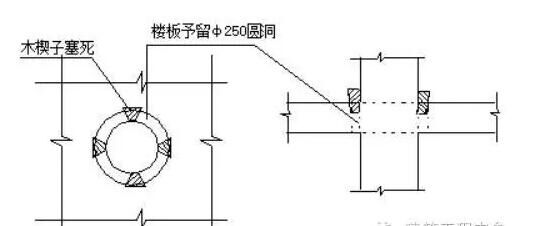

③．樓板處留洞固定泵管如下圖。在首層及其它樓層頂板予留直徑250mm的圓洞便于穿管。管周圍用木楔楔緊，不少于四個。
1．泵管隨層接，澆注墻體及柱混凝土時，端頭軟管放在該施工位置的操作架上，輸送管路必須使?jié)补嗖课辉诠ぷ靼霃街畠?nèi)。由于留洞口到操作位置需接90o彎管和平直管，保證平直管高出模板頂1M，彎管及平直管必須臨時固定牢固，搭設類似前圖所示的固定架子，保證泵管穩定。

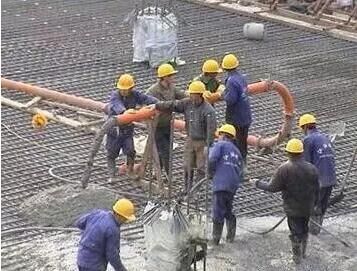

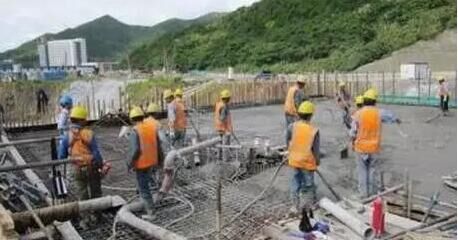

2．澆筑頂板砼時，泵管引出到預澆筑砼的頂板遠角，隨澆筑隨退隨拆泵管。
3．輸送管的固定與支撐用腳手架搭設，并將其延伸到澆灌部位，但支撐系統不得固定于鋼筋上與模板上，防止因振動產生位移。
4．泵送混凝土的性能要求與混凝土輸送泵輸送工藝相同。剛開始泵送混凝土時，應緩慢壓送入模，同時應檢查泵機是否運轉正常，管道接頭是否嚴密，有無漏氣、漏漿、漏水，如有異常情況，應停泵檢查，修理好后再轉入正常工作。
5．泵送混凝土應連續澆筑，如混凝土供應不上，暫時中斷泵送時，應每隔10min反泵一次，使管中混凝土形成前后往復運動，保持良好的可泵性，以免混凝土發生沉淀堵塞管道。
6．泵機作業完成，應立即將泵罐、砼缸和管道線路清洗干凈。清洗管道可壓縮空氣輸入管道清洗，其壓力不應超過0.7Mpa。清除料斗的殘余砼，不允許有殘渣。
1．正常泵送過程中應保持連續泵送，盡量避免泵送過程中斷。
2．在泵送過程中如出現砼泵送困難，不應勉強提高壓力進行泵送，應用木槌敲擊管線中的彎管等部位，使泵進行反轉或放慢泵送速度，防止管線堵塞。
3．夏季高溫季節泵送砼時，泵的受料斗和輸送管線用濕麻袋包裹，并經常噴灑冷水降溫。
4．砼泵使用完畢及時清洗，清洗用水不得排入澆筑的砼內，清洗之前一定要反轉泵吸料，降低管線內的剩余壓力。
5．嚴格注意砼的配合比和塌落度，如發現不宜泵送的砼應及時向經理部反映并及時得到解決。
6．地泵操作手必須經過嚴格的技術培訓后方可上崗，無上崗證的不得進行操作。
7．操作時必須戴安全帽，穿絕緣鞋，防止高空墜物，防止機械傷人，防止漏電。
8．每次開機前檢查一遍各系統及各元件的工況，確保正常后開機試機，試機不得低于半小時，注意各儀表反應，保證正常運轉。
9．放砼人員應戴防護鏡，作好自身保護。
1．地泵就位牢固穩定，不得出現搖晃擺動的現象。輸送管路要用架子管固定牢固，不得在輸送過程中出現晃動搖擺現象。為增加穩定性，水平距離每2M設一道固定點，在管周圍用軟麻袋或廢橡膠輪胎裹緊，防止摩擦損害輸送管，同時增加牢固性。在樓板上用木楔楔緊。
2．泵送混凝土作業過程中，軟管末端出口與澆筑面應保持一定距離，防止埋入混凝土內，造成管內瞬時壓力增高，引起爆管傷人。
3．地泵應避免經常處于高壓下工作，要注意表壓是否正常，預防堵管和爆管。
4．拆除管道接頭，應先進行多次反抽，卸除管道內混凝土壓力，以防混凝土噴出傷人。
5．清管時，管端應設安全擋板，并嚴禁在前方站人，以防噴射傷人。
6．清洗管道可用壓力水沖洗或壓縮空氣沖洗，但二者不得同時使用。在水洗時，可中途該用氣洗，但氣洗中途嚴禁轉換為水洗。在最后10m應將泵壓或壓縮機緩慢減壓，防止出現大噴爆傷人。嚴禁用壓縮空氣清洗布料桿。
1．保護鋼筋措施：泵管從墻體鋼筋穿過時，先撥開鋼筋，保證泵管順利通過，拆管后立即將鋼筋調直，澆筑頂板砼時，操作工人必須站在鋼筋拍子或馬道上操作，禁止踩踏鋼筋。
2．輸送管道不得放在模板、鋼筋上，以避免振動產生變形，應用支架、臺墊或吊具等支承并固定牢固。
