＊ 如何改善水泥石．集料的界面過渡區?
改善水泥石一集料界面過渡區的性能可從減少泌水，減少Ca(OH)2在界面區的富集，打亂Ca(OH)2晶體在界面區域的取向性，增強集料與水泥石的粘結等方面人手。具體來說，可以采取如下措施。
(1)調整配合比
可以從兩個方面進行混凝土配合比的調整：一是調整混凝土的用水量，在保證施工的前提下，盡可能減少混凝土用水量。這不僅可以提高水泥石的本體性能，而且可以減少泌水，從而達到改善界面的目的；二是調整水泥用量。當集料顆粒彼此靠近時，界面效應的效應圈可以互相疊加，使界面性能夠得到改善。由于受到工作性的限制，配合僅僅可以在較小范圍內調整。
(2)選擇合適的集料
選擇集料應考慮下面三個方面的因素。
①集料與水泥的相容性。要想獲得較好的界面粘結，集料與水泥漿應在化學性質上、結構上是相容的。只有這樣，當水泥水化時，所形成的水化產物才容易與集料表面物質互相接觸連生，形成一個整體。Conjeand曾用鋁酸鹽水泥和不同集料進行試驗，其結果是鋁質集料最好，硅質集料最差。也就是說鋁質集料與鋁質水泥相容性好，過渡區均勻，而硅質集料與鋁質水泥漿之間過渡區結構疏松多孔、有裂紋。
②集料的物理力學性質應盡可能地與水泥石性能相近。這包括強度、彈性模量、熱膨脹系數、收縮等等。這才有利于集料與水泥石在各種條件下共同作用，減少由不一致性而引起的內應力以及由此而產生的界面缺陷。
③注意集料幾何性質對界面性質的影響。集料的幾何性質包括兩個方面：一是集料粒徑；一般來說，集料越大，界面過渡區也將越大；二是集料的表面形狀。集料表面越光滑致密，在其下方形成的水囊越小，但Ca(OH)2晶體在其界面的取向性越強。
(3)采用二次攪拌工藝
這種工藝是先在砂、石集料表面包上一薄層水泥漿，這層水泥漿具有兩個特點：其一是由于這一層水泥漿特別薄，不可能在集料的下面形成水囊，也不可能有許多的Ca(OH)２在集料界面富集和擇優取向，因此，它與集料能夠較好地結合，形成較致密的界面結構層；其二是由于這層水泥漿與以后拌人的水泥漿在性質上的一致性，使得它們能較好的結合。
(4)采用壓蒸工藝
對于一些惰性的硅質集料，在通常的情況下，它不與水泥水化時放出的Ca(H)2反應，致使水泥石與集料的界面結合力較低。但若采取壓蒸工藝，在高溫高壓下，這種惰性的Si02變成活性Si02，它將能與Ca(OH)2反應，形成水化產物，提高了集料與水泥石的界面粘結力。
(5)摻加聚合物
在混凝土中摻人聚合物，它可以填充界面空隙，使界面過渡區密實，它還可增強水泥石與集料之間的粘結，使界面過渡區強化。
(6)摻人混合材
摻人混合材，特別是摻人較細的混合材，它有兩個作用：一是可以吸收Ca(OH)2減少Ca(OH)2在界面區的富集；二是可以減少泌水，避免水囊的形成。
(7)摻入超塑化劑
關于超塑化劑對界面過渡區的影響，還有一些分歧。一些研究者認為，加入超塑化劑后水膜層厚度減小，結構致密，Ca(OH)2取向性減弱。但也有人認為，摻超塑化劑不可能改善界面結構，其理由是超塑化劑一般不與Ca(OH)2反應，因此，混凝土中Ca(OH)2不會減少；同時，超塑化劑在水泥顆粒表面吸附，使水泥顆粒性質由親水性變成憎水性，表面吸附水減少，因此，仍有大量水泌出。
(8)加入晶種
在混凝土中摻人一些Ca(OH)2，這些Ca(OH)2無論是在界面還是在水泥漿體中，排列往往是無規則的，水泥礦物水化時放出的Ca(OH)2在這些晶種上長大，使得界面區Ca(OH)2的取向度顯著下降。
＊ 影響硅酸鹽水泥凝結硬化的主要因素有哪些?
(1)熟料礦物組成的影響
硅酸鹽水泥熟料的礦物組成，是影響水泥凝結硬化的主要因素，四種熟料礦物的水化、凝結硬化特性見表2—1所示。

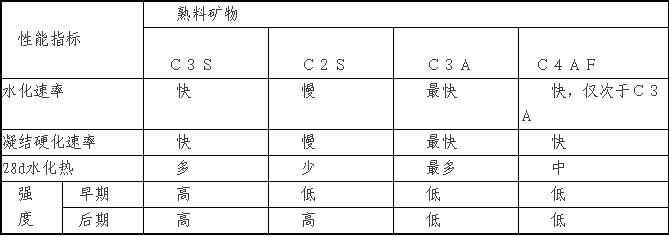

表2．1硅酸鹽水泥熟料礦物水化、凝結硬化特性
(2)水泥細度的影響
水泥顆粒的粗細直接影響水泥的水化、凝結硬化、干縮及水化熱等，一般而言，水泥顆粒越細，水化作用的發展就越迅速、越充分，凝結硬化的速度越快，早期強度也就越高。但是水泥顆粒過細，標準稠度需水量增大，活性易降低，硬化后收縮亦較大，且粉磨能耗大、成本高。
(3)拌合加水量的影響
水灰比愈大，凝結愈慢。其原因在于水灰比越大，水泥漿體系結構越不致密，凝膠不易聚集。
(4)養護濕度和溫度的影響
水是參與水泥水化的物質，是水泥水化、硬化的必要條件，因此澆筑后的混凝土(砂漿)應保持潮濕狀態，以利強度的獲得和發展。提高溫度可使早期強度發展較快，降低溫度可獲得較高的最終強度。但在0℃以下，水結成冰后，水泥的水化、凝結硬化作用將停止。
(5)養護齡期的影響
一般而言，水泥石強度隨養護齡期的增長而不斷提高。
(6)調凝外加劑的影響
摻用促凝劑能促進水泥的凝結硬化，提高早期強度。相反，摻用緩凝劑會延緩水泥的凝結硬化，影響早期強度的發展。
(7)儲存日期的影響
水泥受潮后，強度將降低，一般儲存三個月強度約降低10％～20％，六個月降低15％～30％，一年約降低25％～40％。
【推薦】
【企業】14年！300萬噸成品料！這套瀝青混合料攪拌設備還在用！
【資訊】“2017第二屆中國海綿城市國際交流大會暨中國城市基礎設施行業新技術與產品博覽會”在京召開
【市場】水泥行業史上最長停產來臨！ 涉及京津冀上百家水泥企業
分享到：
手機版|
