為了防止收縮給混凝土帶來的危害，提高混凝土的抗裂、防滲性能，必須采用膨脹混凝土來補償收縮，現階段多采用摻膨脹劑來補償收縮，是一種經濟、適用、高效的方法。

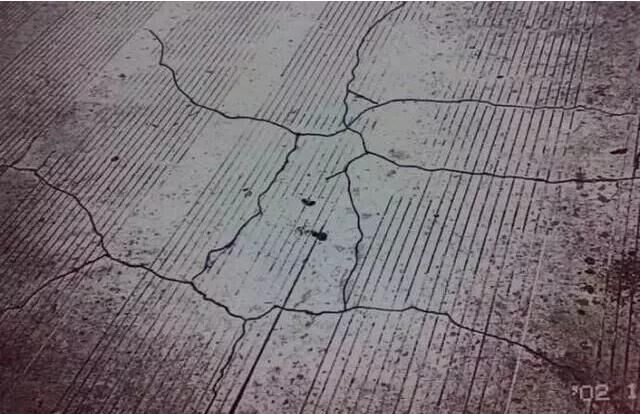

急劇過分的收縮給混凝土質量帶來危害
一是混凝土的開裂造成結構破壞；
二是混凝土抗滲性不好造成結構局部滲漏；
三是混凝土結構開放性裂縫導致混凝土中的鋼筋銹蝕；四是混凝土的收縮影響混凝土主體結構的穩定性。

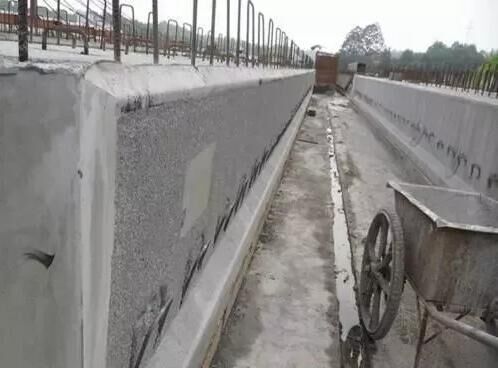

膨脹混凝土施工的關鍵
正確選擇膨脹劑，控制好防裂抗滲混凝土原材料的進貨質量。

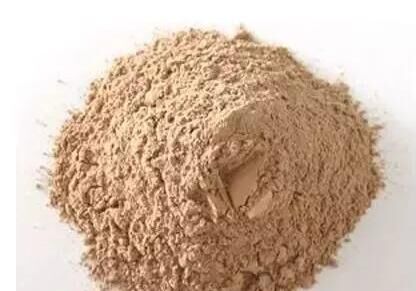

膨脹劑主要有三種類型：硫鋁酸鈣類、硫鋁酸鈣一氧化鈣類和氧化鈣類。由于鈣礬石的化學穩定性和耐水性優良，大多數企業生產硫鋁酸鈣類膨脹劑。CaO水化生成CO(OH)2，可以產生膨脹，但CO(OH)2在壓力水下易溶解，所以GB50119—2003規范規定，含CaO膨脹劑不得使用在地下、海工等防水工程中，用戶應根據不同性質的工程，選擇相應類型的膨脹劑。應按規范JC476—2001進行隨機取樣復檢驗收，并要查看生產廠家的營業執照、出廠質檢報告、省級以上質檢機構出具的檢驗報告等質量證明文件。因此，商品混凝土生產企業應嚴格按規范對膨脹劑進行進貨復檢，復檢合格后方可使用。
膨脹劑作用效果是摻膨脹劑混凝土裂滲防治的關鍵。
組成膨脹劑的組分是決定膨脹劑作用的關鍵。使用最多的硫鋁酸鹽型膨脹劑，其膨脹源主要是鈣礬石的生成。在水泥中生成鈣礬石的速度和數量主要受Al2O3和SO3含量的影響，其中SO3更起到控制作用，膨脹劑中SO3含量的高低可以基本上決定其摻量的大小。石灰系膨脹劑則主要決定于活性CaO含量的多少。因此，使用膨脹劑時，要了解其化學組成，從而決定其摻量。
膨脹劑的細度也會影響其膨脹性能。
粉體細度直接影響其溶解速度，從而影響其生成鈣礬石的時間和數量，改變膨脹作用在水泥不同強度下的發生時間，就會影響膨脹率和應力值。膨脹劑顆粒較粗，可延緩膨脹作用發揮時間，使部分未反應的膨脹組分在混凝土的一定齡期以后，混凝土已處于干縮狀態下，與混凝土內部的剩余水分繼續反應而產生膨脹，繼續補償混凝土的干縮。混凝土的自由膨脹率是隨著膨脹劑摻量的增加而增加的。
由于用途不同，要達到的膨脹效果要求不同，膨脹劑在混凝土中摻量也不同。
儲存的影響：含硫鋁酸鈣熟料、硅鋁酸鹽熟料、鋁酸鈣熟料、生石灰都容易吸水生成鈣礬石而失去活性，影響膨脹性能。膨脹劑若儲存不當或儲存期太長受潮結塊，則必須經試驗滿足要求后才能使用。
鈣礬石在熱養護(70℃左右)條件下會發生分解，生成低硫型水化硫鋁酸鈣，膨脹效應很低。當由熱養護轉為自然養護后，低硫型水化硫鋁酸鈣可重新轉變成鈣礬石而產生膨脹，有可能導致混凝土開裂。
因此，在大體積混凝土施工中，其內部溫度可能達到70～80℃，應及時散熱。另一方面，若溫度太低，膨脹速率減慢且極限膨脹值也減小，因此，最適合的養護溫度為18～25℃，而最低不能低于5℃，冬期施工應采取加溫措施。
【推薦】
【行業】全斷面隧道掘進機國家標準發布
【市場】《預拌混凝土、砂漿企業試驗室管理規范》編制組工作會議召開
分享到：
手機版|
