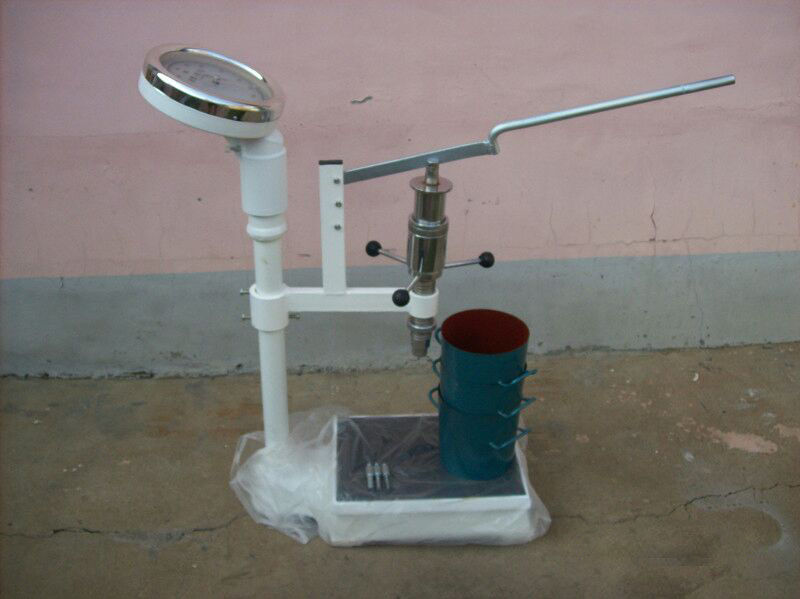

一、混凝土貫入阻力儀適用范圍及特點：
本儀器主要適用于各類水泥、外加劑以及不同混凝土配合比，不同氣溫環境下的混凝土拌合物，凝結時間的試驗。主要用于利用貫入阻力法測定混凝土凝結時間。
本儀器外型設計輕巧美觀，采用杠桿原理，測試數值直接由儀表讀數，使試驗方便而又準確。
二、混凝土貫入阻力儀主要技術參數：
1、最大貫入力： 1000N
2、貫入針截面積： 100mm2；50mm2；20mm2
3、試料模：上口徑： φ160mm 下口徑： φ150mm 深度： 150mm
4、最小分度值： 5N 示值誤差： ±10N
5、最大測力：1000N
6、刻度盤精度：5N
7、貫入深度： 25mm
三、混凝土貫入阻力儀操作使用：
1、將儀器安放在水平的平臺上。
2、接上電源，按數顯器面板上的“電源”鍵，數顯窗即顯示數碼。請通電10分鐘后，使數顯值自動趨于“0”。
3、選裝上合適的貫入針。350N對應初凝貫入阻力（即2~3.5Mpa,此時用100 mm2貫入針）；1000N對應中間貫入阻力（即3.5~20Mpa,此時用50 mm2貫入針）；560N對應終凝貫入阻力（即20~28Mpa,此時用20mm2貫入針）。
4、料模中裝滿待測試的砼試料，抹平后放于儀器底板上。
5、調整貫入深度：
方法一：先量出貫入針下端面與試料上平面的距離X（注意：X不得大于5mm，否則需適當下調貫入針），再將儀器頂部的定長螺母下平面與“蓋”的上平面距離調整到25+Xmm，然后再擰緊螺蓋，以鎖住25+X長度。
方法二：壓下手柄使貫入針下端面與試料上平面保持平齊，然后調整儀器上部的定長螺母，使之下平面與“蓋”的上平面距離調到25mm并鎖住這一長度，再松開手柄。
以上兩種方法的實際貫入深度均為25mm。
6、測試：首先按數顯面板上的清零鍵清除傳感器的初值，即清零。再按測試鍵進入工作測試狀態，同時數顯板上第一個燈（測試燈）亮,握住手柄向下轉動，使貫入針接觸試料至貫入到最深位置（25mm）的過程控制在10秒鐘左右。此時數顯出現峰值, 同時數顯板上第二個燈（峰值燈）亮,讀出數顯器的顯示值，做好紀錄，一次測試完成。
初凝時，使用1 cm2貫入針，計算公式為：P=N÷100（MPa）；
終凝時，使用0.2 cm2貫入針，計算公式為：P=5 N÷100（MPa）。
