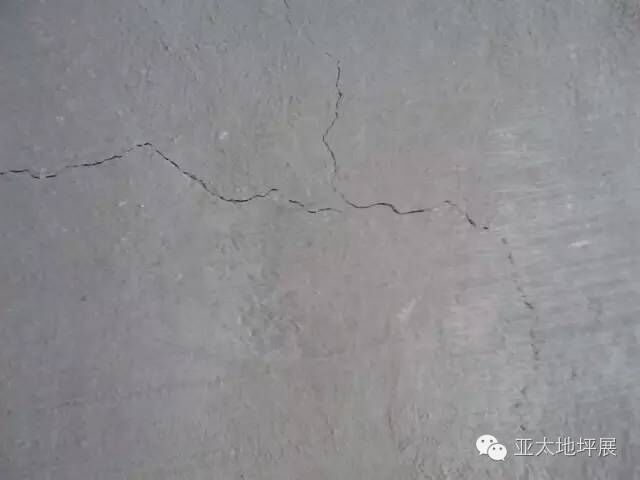

干縮裂縫及預防
干縮裂縫多出現在混凝土養護結束后的一段時間或是混凝土澆筑完畢后的一周左右。水泥漿中水分的蒸發會產生干縮，且這種收縮是不可逆的。干縮裂縫通常會影響混凝土的抗滲性，引起鋼筋的銹蝕影響混凝土的耐久性，在水壓力的作用下會產生水力劈裂影響混凝土的承載力等等。混凝土干縮主要和混凝土的水灰比、水泥的成分、水泥的用量、集料的性質和用量、外加劑的用量等有關。
主要預防措施：
1.選用收縮量較小的水泥，一般采用中低熱水泥和粉煤灰水泥，降低水泥的用量。
2.混凝土的干縮受水灰比的影響較大，水灰比越大，干縮越大，因此在混凝土配合比設計中應盡量控制好水灰比的選用，同時摻加合適的減水劑。
3.嚴格控制混凝土攪拌和施工中的配合比，混凝土的用水量絕對不能大于配合比設計所給定的用水量。
4.加強混凝土的早期養護，并適當延長混凝土的養護時間。冬季施工時要適當延長混凝土保溫覆蓋時間，并涂刷養護劑養護。
5.在混凝土結構中設置合適的收縮縫。

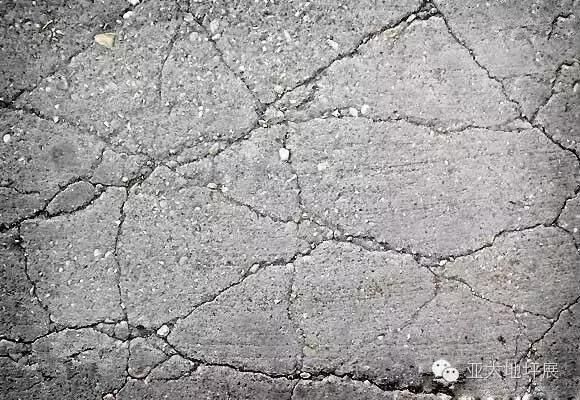

塑性收縮裂縫及預防
塑性收縮是指混凝土在凝結之前，表面因失水較快而產生的收縮。塑性收縮裂縫一般在干熱或大風天氣出現，裂縫多呈中間寬、兩端細且長短不一，互不連貫狀態。較短的裂縫一般長20～30cm，較長的裂縫可達2～3m，寬1～5mm．其產生的主要原因為：混凝土在終凝前幾乎沒有強度或強度很小，或者混凝土剛剛終凝而強度很小時，受高溫或較大風力的影響，混凝土表面失水過快，造成毛細管中產生較大的負壓而使混凝土體積急劇收縮，而此時混凝土的強度又無法抵抗其本身收縮，因此產生龜裂。
主要預防措施：
1.選用干縮值較小早期強度較高的硅酸鹽或普通硅酸鹽水泥。
2.嚴格控制水灰比，摻加高效減水劑來增加混凝土的坍落度和和易性，減少水泥及水的用量。
3.澆筑混凝土之前，將基層和模板澆水均勻濕透。
4.及時覆蓋塑料薄膜或者潮濕的草墊、麻片等，保持混凝土終凝前表面濕潤，或者在混凝土表面噴灑養護劑等進行養護。
5.在高溫和大風天氣要設置遮陽和擋風設施，及時養護。
沉陷裂縫及預防
沉陷裂縫的產生是由于結構地基土質不勻、松軟，或回填土不實或浸水而造成不均勻沉降所致；或者因為模板剛度不足，模板支撐間距過大或支撐底部松動等導致，特別是在冬季，模板支撐在凍土上，凍土化凍后產生不均勻沉降，致使混凝土結構產生裂縫。此類裂縫多為深進或貫穿性裂縫，其走向與沉陷情況有關，一般沿與地面垂直或呈30°～45°角方向發展，較大的沉陷裂縫，往往有一定的錯位，裂縫寬度往往與沉降量成正比關系。裂縫寬度受溫度變化的影響較小。地基變形穩定之后，沉陷裂縫也基本趨于穩定。
主要預防措施：
1.對松軟土、填土地基在上部結構施工前應進行必要的夯實和加固。
2.保證模板有足夠的強度和剛度，且支撐牢固，并使地基受力均勻。
3.防止混凝土澆灌過程中地基被水浸泡。
4.模板拆除的時間不能太早，且要注意拆模的先后次序。
5.在凍土上搭設模板時要注意采取一定的預防措施。
溫度裂縫及預防
溫度裂縫多發生在大體積混凝土表面或溫差變化較大地區的混凝土結構中。混凝土澆筑后，在硬化過程中，水泥水化產生大量的水化熱，（當水泥用量在350～550kg/m3，每立方米混凝土將釋放出17500～27500kJ的熱量，從而使混凝土內部溫度升達70℃左右甚至更高）。由于混凝土的體積較大，大量的水化熱聚積在混凝土內部而不易散發，導致內部溫度急劇上升，而混凝土表面散熱較快，這樣就形成內外的較大溫差，較大的溫差造成內部與外部熱脹冷縮的程度不同，使混凝土表面產生一定的拉應力（實踐證明當混凝土本身溫差達到25℃～26℃時，混凝土內便會產生大致在10MPa左右的拉應力）。當拉應力超過混凝土的抗拉強度極限時，混凝土表面就會產生裂縫，這種裂縫多發生在混凝土施工中后期。在混凝土的施工中當溫差變化較大，或者是混凝土受到寒潮的襲擊等，會導致混凝土表面溫度急劇下降，而產生收縮，表面收縮的混凝土受內部混凝土的約束，將產生很大的拉應力而產生裂縫，這種裂縫通常只在混凝土表面較淺的范圍內產生。
主要預防措施：
1.盡量選用低熱或中熱水泥，如礦渣水泥、粉煤灰水泥等。
2.減少水泥用量，將水泥用量盡量控制在450kg/m3以下。
3.降低水灰比，一般混凝土的水灰比控制在0．6以下。
4.改善骨料級配，摻加粉煤灰或高效減水劑等來減少水泥用量，降低水化熱。
5.改善混凝土的攪拌加工工藝，在傳統的“三冷技術”的基礎上采用“二次風冷”新工藝，降低混凝土的澆筑溫度。
6.在混凝土中摻加一定量的具有減水、增塑、緩凝等作用的外加劑，改善混凝土拌合物的流動性、保水性，降低水化熱，推遲熱峰的出現時間。
7.高溫季節澆筑時可以采用搭設遮陽板等輔助措施控制混凝土的溫升，降低澆筑混凝土的溫度。
8.大體積混凝土的溫度應力與結構尺寸相關，混凝土結構尺寸越大，溫度應力越大，因此要合理安排施工工序，分層、分塊澆筑，以利于散熱，減小約束。
9.在大體積混凝土內部設置冷卻管道，通冷水或者冷氣冷卻，減小混凝土的內外溫差。
10.加強混凝土溫度的監控，及時采取冷卻、保護措施。
11.預留溫度收縮縫。
12.減小約束，澆筑混凝土前宜在基巖和老混凝土上鋪設5mm左右的砂墊層或使用瀝青等材料涂刷。
13.加強混凝土養護，混凝土澆筑后，及時用濕潤的草簾、麻片等覆蓋，并注意灑水養護，適當延長養護時間，保證混凝土表面緩慢冷卻。在寒冷季節，混凝土表面應設置保溫措施，以防止寒潮襲擊。
14.混凝土中配置少量的鋼筋或者摻入纖維材料將混凝土的溫度裂縫控制在一定的范圍之內。
化學反應引起的裂縫及預防
堿骨料反應裂縫和鋼筋銹蝕引起的裂縫是鋼筋混凝土結構中最常見的由于化學反應而引起的裂縫。混凝土拌和后會產生一些堿性離子，這些離子與某些活性骨料產生化學反應并吸收周圍環境中的水而體積增大，造成混凝土酥松、膨脹開裂。
主要的預防措施：
1.選用堿活性小的砂石骨料。
2.選用低堿水泥和低堿或無堿的外加劑。
3.選用合適的摻和料抑制堿骨料反應。
由于混凝土澆筑、振搗不良或者是鋼筋保護層較薄，有害物質進入混凝土使鋼筋產生銹蝕，銹蝕的鋼筋體積膨脹，導致混凝土脹裂，此種類型的裂縫多為縱向裂縫，沿鋼筋的位置出現。
裂縫處理裂縫的出現不但會影響結構的整體性和剛度，還會引起鋼筋的銹蝕、加速混凝土的碳化、降低混凝土的耐久性和抗疲勞、抗滲能力。
結論
裂縫是混凝土結構中普遍存在的一種現象，它的出現不僅會降低建筑物的抗滲能力，影響建筑物的使用功能，而且會引起鋼筋的銹蝕，混凝土的碳化，降低材料的耐久性，影響建筑物的承載能力，因此要對混凝土裂縫進行認真研究、區別對待，采用合理的方法進行處理，并在施工中采取各種有效的預防措施來預防裂縫的出現和發展，保證建筑物和構件安全、穩定地工作。
分享到：
手機版|
