混凝土向大流態發展的同時，有很多重大工程采用中低坍落度配制泵送混凝土，如核電工程、水電工程以及部分商混等，足以證明中低坍落度混凝土在現代混凝土工程中，同樣具有特別重要的存在意義。中低坍落混凝土流動性沒有明確規定，筆者認為坍落度在80~180mm的泵送混凝土均可以稱為中低坍落度混凝土。
1中低坍落性能優點
中低坍落度混凝土相比大流動度混凝土具有其明顯的性能優勢：
（1）較好的抗振搗性能，在新拌混凝土受到強烈振搗后，不易出現泌水、分層、浮漿現象，能夠很好保持混凝土的均一性；
（2）低膠凝材料用量下，具有較好的包裹性與和易性；
（3）由于坍落度小，混凝土用水量降低，強度保證率更高，混凝土干縮小，抗開裂性增強。
2中低坍落度劣勢
（1）由PCE配制的中低坍落度混凝土，用水量較少，混凝土中自由水量低，導致混凝土對用水量敏感，坍落度波動較大。
（2）由于中低坍落度混凝土對自由水較敏感，導致水泥水化引起的自由水減少后，表現為嚴重坍落度損失。
（3）PCE雖然具有較好的保坍作用，但使用不當易出現坍落度反增大，甚至出現超過坍落度控制范圍。
3減水劑在中低坍落度混凝土配制新技術
由于中低坍落度混凝土存在的性能問題，導致減水劑在中低坍落度混凝土配制技術中起到了關鍵作用，特別是目前研究較熱門的PCE聚羧酸系高性能減水劑，在控制中低坍落度敏感性和穩定性方面發揮了關鍵作用。
首先，控制坍落度敏感性方面，最新PCE出現親水性網絡交聯技術，其分子結構示意圖如下：
由于其分子結構呈網絡交聯狀，其在水泥顆粒表面吸附后具有較好鎖水和保水能力，能夠使水泥顆粒表面的水膜層大大增加，形成混凝土較好的和易性和對水不敏感性。能夠保持在用水量小范圍波動時，避免混凝土坍落度劇烈波動。并且其在水泥漿體中具有緩慢水解釋放作用，能夠降低后期坍落度損失。

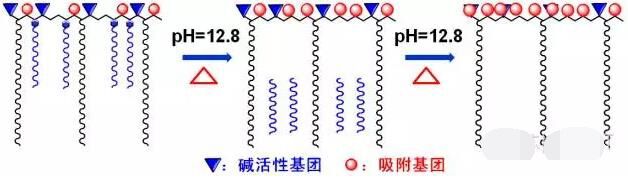

其次，快速水解型聚醚單體應用，由于水泥水化前期速度較快，自由水消耗較多，在低自由水量前提下，通過調控水解釋放速率與側鏈脫落、水化掩埋之間的平衡，既有效降低前期流動度損失，又避免后期反向增長。快速水解提供分散動力作用示意圖如下：

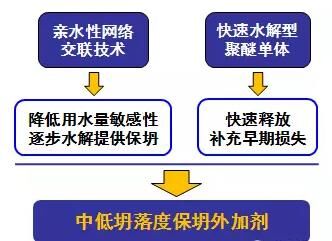

綜合來講，PCE減水劑在配制中低坍落度混凝土方面提供了有效技術保障。中低坍落度減水劑作用技術線路圖如下圖所示：
4工程應用
連云港田灣核電項目，采用的俄AES-91型核電機組是在總結VVER-1000/V320型機組的設計、建造和運行經驗基礎上，按照國際現行核安全法規，并采用一些先進技術而完成的改進型設計而成。田灣核電全面建成后，可容納8臺百萬千瓦級機組，總裝機容量可達800～1000萬千瓦，年發電600～700億千瓦時，產值250億元以上。
該項目要求混凝土0-90min混凝土坍落度在120±20mm范圍內，混凝土具有較好的泵性，且后期不泌水、不離析。典型的中低坍落度混凝土保坍。
原材料情況：
水泥：中聯P.O 42.5；粉煤灰：淮南珍珠I級；石：花崗巖破碎，5-10mm，10-25mm；砂：機制砂，級配較好，細度模數2.6；減水劑：江蘇蘇博特新材料股份有限公司PCA-I聚羧酸高性能減水劑；

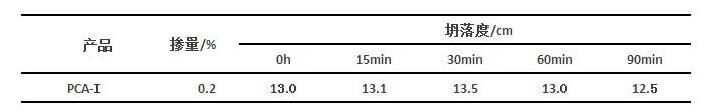

實驗結果如下表所示：
實驗結果表面，混凝土和易性較好，放置后不泌水、不分層，用水量在±10kg/m3波動時，對混凝土坍落度變化影響不超過20mm，滿足工程設計要求。
【推薦】
分享到：
手機版|
