產品介紹

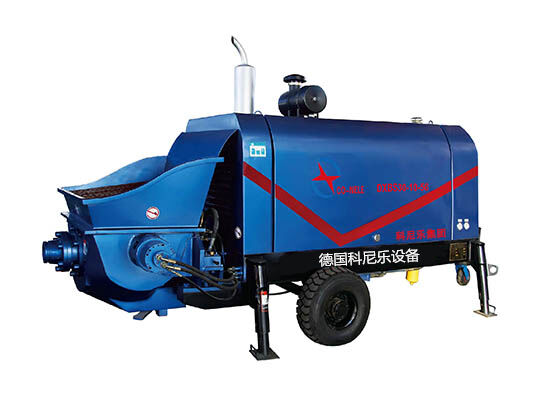

DXBS系列產品是針對地暖施工的特點而專門開發的砂漿輸送設備，適用于地暖工程中細石混凝土填充層或砂漿填充層的大面積、高效率的施工；該系列產品還適用于各類工程建設中細石混凝土的輸送，耐火、保溫材料的輸送；生態環境建設中的綠化土壤的輸送，各類基礎粧的壓力灌漿；DXBS系列細石泵原來Φ80輸送基礎上換成Φ100的輸送管，可以輸送3cm一下混凝土，使該系列設備的用途更加廣泛。
技術參數
|
項目 |
單位 |
DXBS40-10-56 |
|
|
整機性能 |
最大理論排量 |
m3/h |
40 |
|
|
最大理論輸送壓力 |
Mpa |
10 |
|
|
最高泵送次數 |
次/min |
26 |
|
|
分配閥形式 |
|
S管閥 |
|
|
輸送缸規格 |
mm |
Ф140×1200 |
|
|
主油缸規格 |
mm |
Ф80 |
|
|
油箱容積 |
L |
200 |
|
|
料斗容積 |
L |
350 |
|
|
上料高度 |
mm |
1140 |
|
|
出料口直徑 |
mm |
Ф125 |
|
|
輸送管內徑 |
mm |
Ф80 |
|
動力系統 |
柴油機型號 |
|
1004-4雷沃動力 |
|
|
柴油機功率 |
kw |
56 |
|
|
額定轉速 |
r/min |
2200 |
|
|
怠速 |
r/min |
800 |
|
|
電瓶電壓 |
V |
24VDC(2個12V、110Ah電瓶串聯) |
|
|
燃油箱容積 |
L |
70 |
|
液壓系統 |
液壓油路形式 |
|
開式油路 |
|
|
主系統最高油壓 |
Mpa |
25 |
|
|
攪拌系統最高油壓 |
Mpa |
9 |
|
|
最高攪拌轉速 |
r/min |
40 |
|
其它參數 |
混凝土坍落度范圍 |
mm |
80～200 |
|
|
允許最大骨料粒徑 |
mm |
卵石30，碎石20 |
|
|
外形尺寸(長×寬×高) |
mm |
4500×1500×1750 |
|
|
主機質量 |
kg |
2800 |
|
|
拖行速度 |
km/h |
≤8 |
|
|
最大理論輸送距離 |
M |
水平500 垂直175 |
主要配件廠家
|
主要部件 |
品牌 |
產地 |
|
柴油機 |
雷沃 |
天津 |
|
主泵 |
7313 |
濟南軍工廠 |
|
主油缸 |
西安昆侖 |
湖南 |
|
閥組 |
華德 |
北京 |
|
砼缸 |
百匯 |
無錫 |
|
膠管 |
美國蓋茨 |
美國 |
|
電器件 |
西門子，正泰 |
|
競爭優勢
一、主油泵
采用合資品牌恒功率變量柱塞泵，恒功率控制有效防止柴油機過載，比常規齒輪泵承受更高的壓力和負載。
二、動力系統
柴油機細石泵采用低能耗高效率的天津雷沃、玉柴品牌。
三、料斗裝置
加大料斗容積加上柵欄配備振動電機，滿足泵送細石混凝土的要求。
四、電控系統
主要電器采用施耐德，LS品牌，正泰
五、散熱系統
采用風冷或水冷雙冷卻系統，不僅適用于高溫氣候，而且適用于嚴寒氣候，有效控制液壓系統油溫，保障了設備運行的安全可靠性。
六、 集中潤滑系統
由一個柱塞泵將潤滑劑注入到主管線中，并通過分配器將潤滑劑分配到各潤滑點。“點對點”潤滑保障關鍵部件免受磨損。
七、S管閥
S管閥采用高錳鋼整體鑄造成型，易磨損面采用抗磨材料堆焊，具有耐高壓與耐磨損雙層優點；內腔過渡圓滑，混凝土在內流動暢通，泵送性能進一步提高；花鍵軸采用合金材料進行特殊表面處理，提高了耐磨性及疲勞強度。
八、眼鏡板、切割環
眼鏡板、切割環采用硬質合金鑲嵌制造，經久耐用。
九、液壓管路接頭
膠管由意大利阿法格瑪或美國蓋茨成套提供。
十、無線遙控器
采用臺灣進口無線遙控器，操作簡單方便
十一、全液控液壓系統特點及優勢
●延長部件壽命：全新的液控換向系統，泵送、S管分配交替換向動作無需電信號參與，換向沖擊小，噪音低，明顯提高了液壓泵、液壓閥的壽命。
●提高設備可靠性：全液控液壓系統省去電控信號的中間環節，大大提高整套設備運行可靠性。
●減少維修費用：全液控換向液壓系統，刪去了電控換向系統中極易損壞的四大部件，減少了設備的維修費用。
