型號說明：

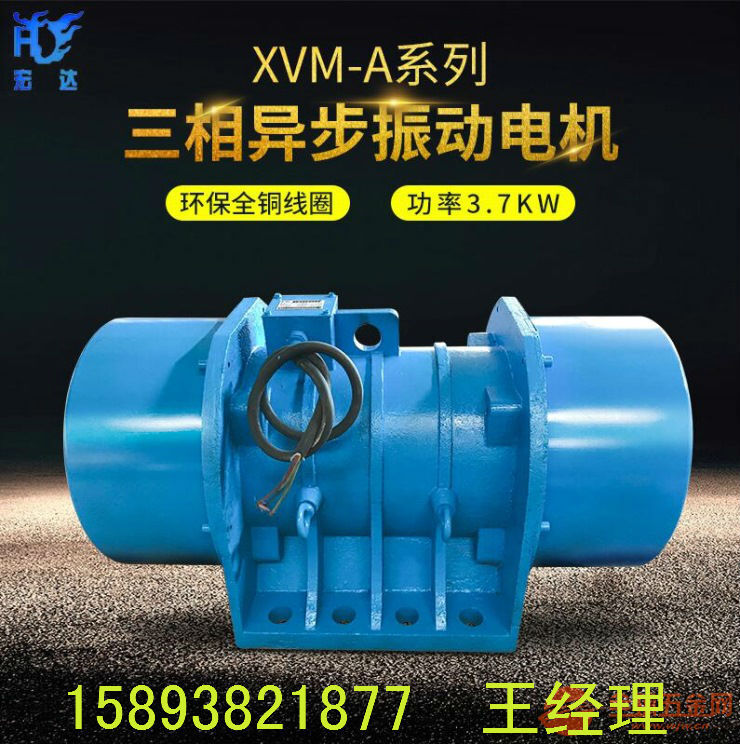

YZU-160-6B臥式B型振動電機特點：
1、設計合理，選材精良，效率高，溫升低，使用壽命長；
2、激振力與出力配合適當，機體質量輕，起動力矩大，體積??；
3、因利用平穩的回轉產生振動，噪聲低；
4、全封閉結構，可在任何無防爆要求的粉塵下工作；
5、只需調整偏心塊夾角，就可調節激振力 ；
6、可根據振動電機的安裝方式改變激振力的方向 ；
7、可多機組組合成各種振動形式，以完成各種作業要求。

使用條件：YZU-160-6B臥式B型振動電機
環境溫度：-20℃～40℃
海拔高度：不超過1000m
電 壓：380V
頻率： 50Hz
絕緣等級： F
防護等級： IP55、IP65、IP66
工作方式： S1
冷卻方式： IC410
安裝方向：任意方向（貼有安裝指示標志的除外）

我公司可根據用戶需要，設計制造雙頻率（50Hz/60Hz）、寬電壓帶、高海拔及其它特殊要求的振動電機。
YZU-160-6B臥式B型振動電機

序號	型號	技術數據				安裝尺寸					外形尺寸					質量kg	圖號
		額定 激振力 kN	額定 轉速 r/min	額定 功率 kW	額定 電流 A	A	B	N-φK	AA	BB	H	G	HD	L	D
2極
1	YZU-0.6-2B	0.6	2800	0.06	0.20	106	62	4-8.5	130	86	46	24	129	198	83	6	圖2
2	YZU-2-2B1	2		0.12	0.35	106	62	4-9	125	100	61	24	157	237	103	9	圖2
3	YZU-3-2B	3		0.20	0.50	150	90	4-14	188	150	92	12	203	256	172	15	圖1
4	YZU-4-2B	4		0.25	0.65	140	90	4-18	176	162	90	20	199	291	143	20	圖3
5	YZU-6-2B	6		0.40	0.90	150	120	4-18	200	160	100	36	225	317	162	25	圖2
6	YZU-8-2B	8		0.55	1．20	170	120	4-18	210	200	105	18	235	345	185	35	圖3
7	YZU-10-2B	10		0.75	1.60	170	120	4-18	210	200	105	18	235	349	185	47	圖3
8	YZU-16-2B	16		1.20	2.50	190	180	4-22	250	246	130	25	278	427	211	60	圖3
9	YZU-20-2B	20		1.50	3.25	205	130	4-26	260	246	160	20	331	454	265	83	圖3
10	YZU-30-2B	30		2.20	4.33	260	150	4-32	325	256	160	25	346	540	254	97	圖3
11	YZU-40-2B	40		3.00	5.80	320	190	4-32	390	304	200	35	410	562	333	160	圖3
12	YZU-50-2B	50		3.70	7.35	320	190	4-32	390	304	200	35	410	562	333	172	圖3
4極
1	YZU-2-4B	2	1440	0.12	0.37	150	90	4-14	188	150	92	12	205	242	172	16	圖1
2	YZU-2.5-4B	2.5		0.12	0.37	160	100	4-14	188	150	92	12	205	242	172	17	圖1
3	YZU-5-4B	5		0.25	0.78	140	105	4-14	168	160	105	16	225	299	185	25	圖3
4	YZU-8-4B	8		0.37	0.86	170	120	4-18	210	200	105	18	235	387	185	35	圖3
5	YZU-10-4B	10		0.55	1.46	170	120	4-18	210	200	105	18	235	391	185	51	圖3
6	YZU-20-4B	20		1.10	2.38	205	130	4-26	260	230	150	24	306	470	265	78	圖3
7	YZU-25-4B	25		1.50	3.20	205	130	4-26	260	230	150	24	306	500	265	80	圖3
8	YZU-32-4B	32		1.50	3.20	205	130	4-26	260	230	150	24	306	554	265	88	圖3
9	YZU-35-4B	35		1.50	3.20	205	130	4-26	260	230	150	24	306	554	265	91	圖3
10	YZU-50-4B	50		2.20	4.70	320	150	4-32	390	250	180	30	391	542	333	153	圖3
11	YZU-75-4B	75		3.70	7.64	320	120	6-32	400	370	200	30	427	648	364	285	圖5
6極
1	YZU-3-6B1	3	960	0.25	0.76	160	125	4-15	190	155	100	40	230	373	179	29	圖2
2	YZU-3-6B3	3		0.25	0.76	140	100	4-13	170	130	100	35	230	373	179	29	圖2
3	YZU-4-6B	4		0.37	1.07	150	120	4-13	175	150	100	163	233	393	179	33	圖2
4	YZU-6-6B	6		0.55	1.50	175	140	4-13	202	170	105	152	250	434	193	42	圖2
5	YZU-15-6B1	15		1.10	2.90	205	130	4-26	260	230	150	24	306	496	265	85	圖3
6	YZU-20-6B1	20		1.50	3.70	260	150	4-32	325	230	160	24	316	530	290	92	圖3
7	YZU-20-6B3	20		1.50	3.70	260	180	4-26	325	256	160	25	346	542	290	125	圖3
8	YZU-25-6B	25		1.50	3.70	260	150	4-32	325	256	160	25	346	542	290	130	圖3
9	YZU-30-6B	30		2.20	5.04	320	150	4-32	390	250	180	30	391	544	333	159	圖3
10	YZU-32-6B	32		2.40	5.66	350	220	4-38	430	330	190	35	400	594	333	176	圖4
12	YZU-36-6B	36		2.20	5.04	320	150	4-32	390	250	180	30	391	544	333	172	圖3
13	YZU-40-6B	40		3.00	6.73	320	150	4-32	390	250	180	30	391	600	333	191	圖3
14	YZU-40-6B1	40		3.00	6.69	350	220	4-38	430	330	190	35	400	630	333	189	圖4
15	YZU-50-6B	50		3.70	8.30	320	165	4-32	390	265	200	35	410	601	364	220	圖3
16	YZU-50-6B1	50		3.20	7.48	350	250	4-38	430	330	190	35	400	674	333	220	圖4
17	YZU-60-6B	60		3．70	8．33	350	220	4-38	430	330	190	35	400	722	333	237	圖4
18	YZU-75-6B	75		5.50	11.00	440	248	4-38	520	346	240	40	467	710	404	352	圖3
19	YZU-75-6B1	75		5.50	11.00	320	120	6-32	400	370	200	30	427	780	364	353	圖5
20	YZU-75-6B2	75		5.50	11.00	380	125	6-38	480	370	200	30	427	780	364	355	圖5
21	YZU-100-6B	100	980	7.50	16.00	440	140	6-34	520	414	240	35	498	794	434	520	圖5
22	YZU-100-6B1	100		7.50	16.00	440	140	6-45	530	414	240	35	498	794	434	493	圖5
23	YZU-135-6B	135		9.0	18.90	480	140	8-45	570	510	265	38	529	908	484	672	圖6
24	YZU-160-6B	160		11.0	22.90	480	140	8-45	570	510	265	38	529	970	484	735	圖6
25	YZU-180-6B	180		13.0	26.60	520	120	8-45	610	510	270	40	564	986	484	821	圖6
26	YZU-210-6B	210		15.0	30.00	520	120	8-45	610	510	270	40	564	1050	484	886	圖6
27	YZU-240-6B	240		18.0	36.50	520	120	8-45	610	510	270	40	564	1076	484	920	圖
