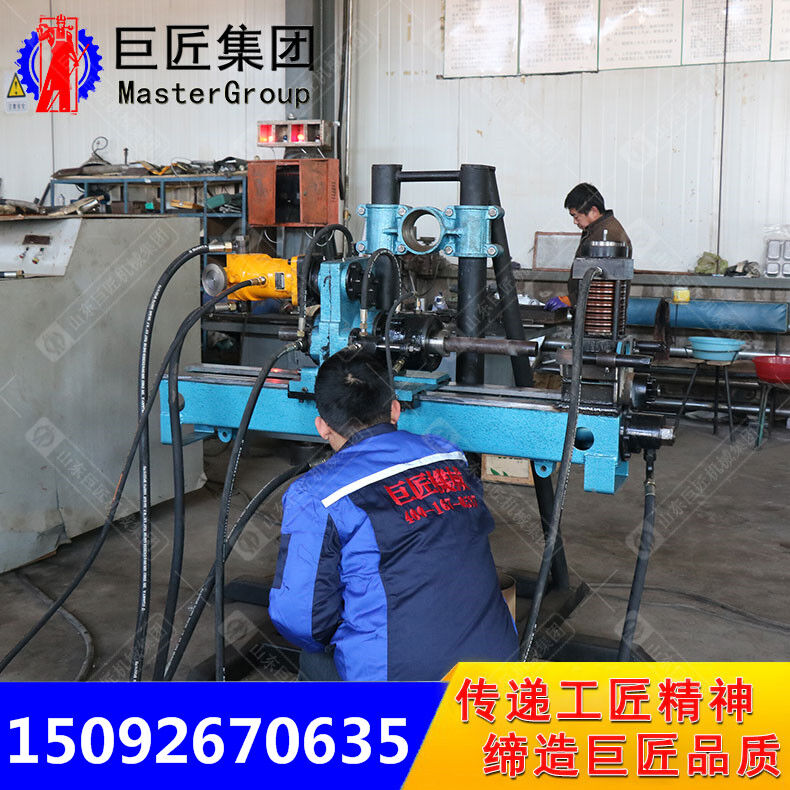

點擊下圖片即可查看大圖
一、 特點
1、 解體性好，搬遷運輸方便，鉆機布置靈活，鉆桿擰卸機械化，可減輕工人勞動強度，提高工作效率，可無級調速。
2、 具有聯動性功能，通過操縱臺進行集中操作，簡便安全，回轉器主軸采用通孔式結構，鉆桿長度不受鉆機給進行程限制，也可適用于金剛石繩索取芯鉆進。
3、 采用全液壓操作，使結構更合理，功能更加完備，采用變量馬達，調速范圍廣，適用合金鋼石高速鉆探，和硬質合金低速鉆進，并適用于坑道內任意傾角鉆探，或地表鉆探。
二、 結構組成
采用全液壓動力頭結構，由主機、泵站、操縱臺三部分組成。
三、 參數
鉆孔直徑：Φ36.5mm Φ46.5mm
鉆進深度：150（?33鋼鉆桿）；120（?43鋼鉆桿）；
150(?43鋁合金鋼鉆桿)
鉆孔角度：0°-360°
主軸轉速：400-1400 r/min
主軸輸出扭矩：87-300 N.m
額定拉送力：30 KN
額定拉送速度：＞0.3 m/s
供油方式：雙聯齒輪泵
額定系統壓力P：16 MPa
油泵型號：CBF-40/10
液壓油型號：抗磨液壓油 YB-N46/YB-N32（冬季）
馬達型號：手動變量馬達A6V55MA
電動機規格：Y180M-4、18.5 KW
設備重量： 主機166kg；支柱40kg；操作臺86kg；動力車210kg
