纜繩張力檢測儀使用方法索引：
一、主要用途及使用范圍
二、主要功能特點
三、繩索張力測量儀的工作原理
四、繩索張力測量儀的結構
五、操作面板見
六、標定操作
七、測力操作
八、注意事項及維修保養
九、出廠檢驗記錄

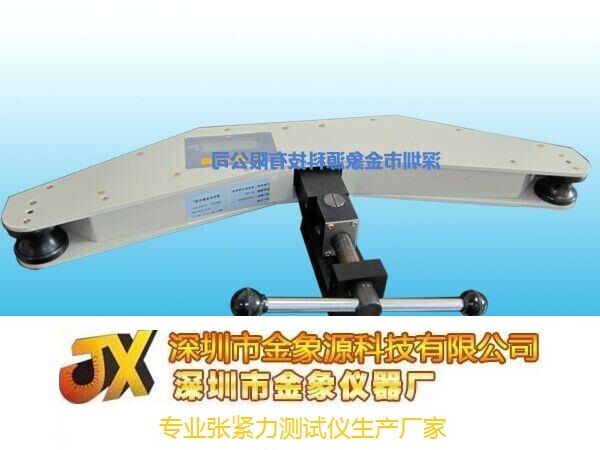

一、纜繩張力檢測儀使用方法主要用途及使用范圍
適用于電力行業、橋梁、煤礦行業、通信行業、交通運輸行業、玻璃墻幕裝飾行業、索道運行業、建筑行業、游樂場所、隧道施工、漁業捕撈與各大科研院所和教學機構、檢測機構及涉及到鋼索、繩索和鋼絲繩拉力的場合。
二、纜繩張力檢測儀使用方法主要功能特點
具有張緊力的繩索結構，不需拆卸即可直接測量。重量輕、結構簡單、操作方便，適用于任何場合。具有七種線徑測量功能、測量范圍更寬、節省成本。使用范圍：適用于柔性的，拉伸的索。如各種鋼絲繩、高強度繩索等等……。精度等級：3%～6%（取決于繩索形式和特點）。
繩索直徑：16mm～28mm。最大測試量程：20T。
不同量程索力測定儀標定的索號如下表：
|
SL—10 |
SL—20 |
SL—30 |
||||||
|
索號 |
直徑 mm |
量程（T） |
索號 |
直徑 mm |
量程（T） |
索號 |
直徑 mm |
量程（T） |
|
1 |
φ10 |
5 |
1 |
φ≤16 |
10 |
1 |
φ≤22 |
15 |
|
2 |
φ12 |
5 |
2 |
φ18 |
10 |
2 |
φ24 |
15 |
|
3 |
φ14 |
10 |
3 |
φ20 |
15 |
3 |
φ26 |
20 |
|
4 |
φ16 |
10 |
4 |
φ22 |
15 |
4 |
φ28 |
20 |
|
5 |
φ18 |
10 |
5 |
φ24 |
20 |
5 |
φ30 |
30 |
|
6 |
φ20 |
10 |
6 |
φ26 |
20 |
6 |
φ32 |
30 |
|
7 |
φ22 |
10 |
7 |
φ28 |
20 |
7 |
φ34 |
30 |
注意事項及維修保養
1、手提張力儀時應握在手柄上，請勿握住手輪倒提，以免傳感器損壞；
2、預防高溫、過潮，防止灰塵、腐蝕性介質及水等侵入儀器；
3、對不經常使用的部件應保持清潔并做防銹處理；
4、定期檢查，保持儀器零部件的完整；
5、每年檢定一次；
6、記載使用、維修情況；
7、長時間不使用，應定期給機器通電并使其適當運行。建議每隔3個月給張力儀充一次電，充電時長為3-5個小時。充電時間不宜過長以免造成電池損壞。
8不要亂丟亂放，用后放入儀器箱中 電池在儀器內部，非專業人員請不要隨便拆裝儀器內部結構，
請在相對濕度90%以下、-20~+60℃的溫度范圍內存放
9. 不建議用高量程索力儀測定小直徑的索力以便于獲得高精度數據，不要使用小量程索力儀檢測大量程索力 以免造成索力儀傳感器的損壞，詳情請對比索力儀標定的索號對照表
