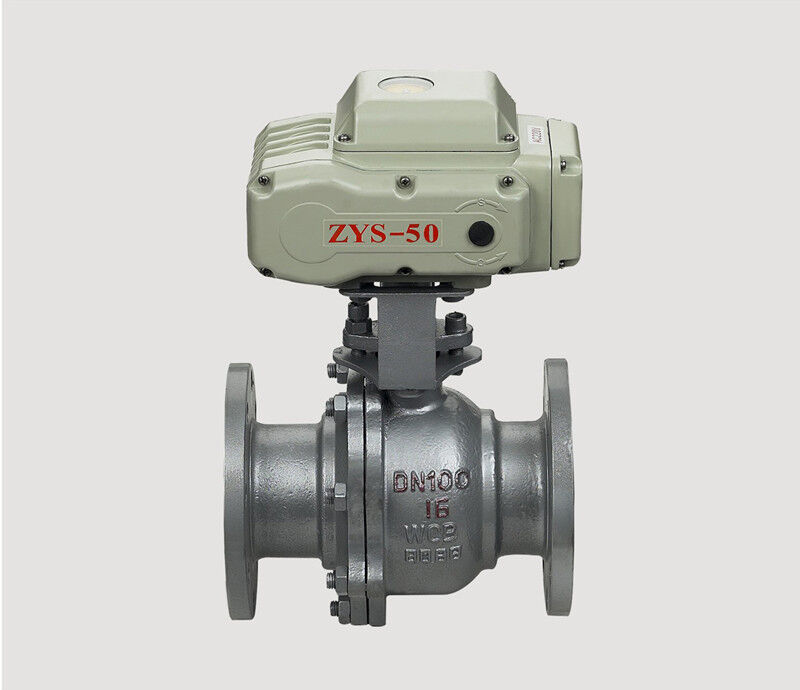

ZY執行器ZYS-50額定電壓220V(特殊要求訂貨時可提出)，輸出轉矩500NM，與本公司球閥、蝶閥配套成套設備。ZY系列精小型閥門電動裝置是實現閥門程控、自控和遙控不可缺少的驅動設備，其運動過程可由行程、轉矩或軸向推力的大小來控制。由于閥門電動裝置的工作特性和利用率取決于閥門的種類、裝置工作規范及閥門在管線或設備上的位置。
構造組成：
①專用電動機，特點是過載能力強﹑起動轉矩大﹑轉動慣量小，短時﹑斷續工作。
②減速機構，用以減低電動機的輸出轉速。
③行程控制機構，用以調節和準確控制閥門的啟閉位置。
④轉矩限制機構，用以調節轉矩（或推力）并使之不超過預定值。
⑤手動﹑電動切換機構，進行手動或電動操作的聯鎖機構。
⑥開度指示器，用以顯示閥門在啟閉過程中所處的位置。
精小型小型ZY系列部分回轉型電動執行器型號有,揚州華通電動閥門生產以下精小型電動執行器：ZY-05 ZY-10 ZY-20 ZY-40 ZY-50 ZY-60 ZY-100 ZY-200
ZYS-05 ZYS-10 ZYS-20 ZYS-40 ZYS-50 ZYS-60 ZYS-100 ZYS-200
ZYR-05 ZYR-10 ZYR-20 ZYR-40 ZYR-50 ZYR-60 ZYR-100 ZYR-200
ZYP-05 ZYP-10 ZYP-20 ZYP-40 ZYP-50 ZYP-60 ZYP-100 ZYP-200
1.工作電壓：DC24V，DC20V，AC24V，AC110V，AC220V，AC380V
2.輸出扭矩：20N.M,30N.M50N.M，100N.M，200N.M，400N.M，600N.M，1000N.M，1600N.M2000N.M，
3.可配蝶閥：口徑DN25-DN700 可配球閥：口徑DN15-DN300
